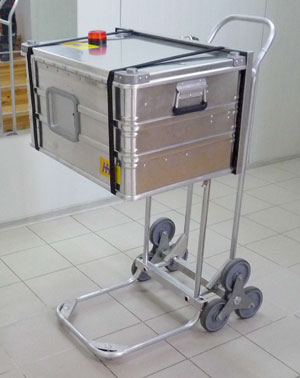

Cистема транспортировки и позиционирования комплекса ДВИН-1

Cистема предназначена для транспортировки модуля досмотра ДВИН-1 к месту нахождения исследуемого объекта и его позиционирования относительно исследуемого объекта. Механизм вертикального перемещения транспортной системы позволяет перемещать модуль досмотра вертикально по высоте (изменение высоты оси пучка модуля досмотра от min.= 260 мм до max.=940 мм.). Механизм подъема позволяет останавливать и фиксировать модуль досмотра на любой из высот.

    ОСНОВНЫЕ ПАРАМЕТРЫ
  • геометрические размеры (ВхШхД) – 1313х573х895мм.
  • масса 19,2 кг.
  • грузоподъемность 40кг
  • размер платформы – 740х510мм

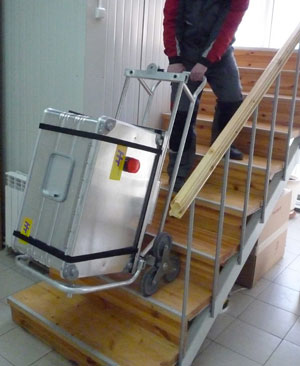

Алюминиевая несущая рама транспортной системы спроектирована таким образом, что при максимальном подъеме модуля досмотра система устойчива к опрокидыванию. Система позволяет перемещение модуля одним оператором как по прямолинейным участкам так и преодоление лестничных маршей.

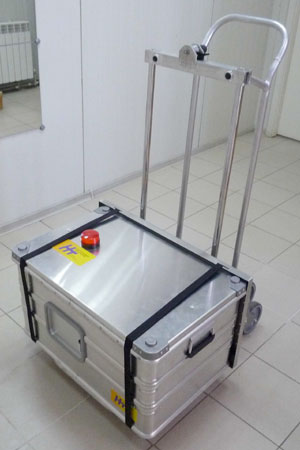

Для перемещения модуля в стесненных условиях, дверные проемы, нагромождение предметов и т.д. система позиционирования имеет транспортное положение модуля досмотра (модуль досмотра разворачивается на угол 90 градусов относительно геометрической оси и фиксируется от разворота)(ширина 573 мм.), что позволяет перемещать его через узкий дверной проем 600мм. Колесный ход состоящий из 6 (шести) колес позволяет производить маневрирование практически на одном месте, преодолевать лестничные марши, сглаживать неровности и снижать вибрацию модуля досмотра

Cистема транспортировки и позиционирования комплекса ДВИН-1 - это транспортировка, нацеливание и хранение модуля досмотра ДВИН-1
